Одноступенчатый горизонтальный трубопроводный центробежный насос с одним всасыванием

Основные области применения

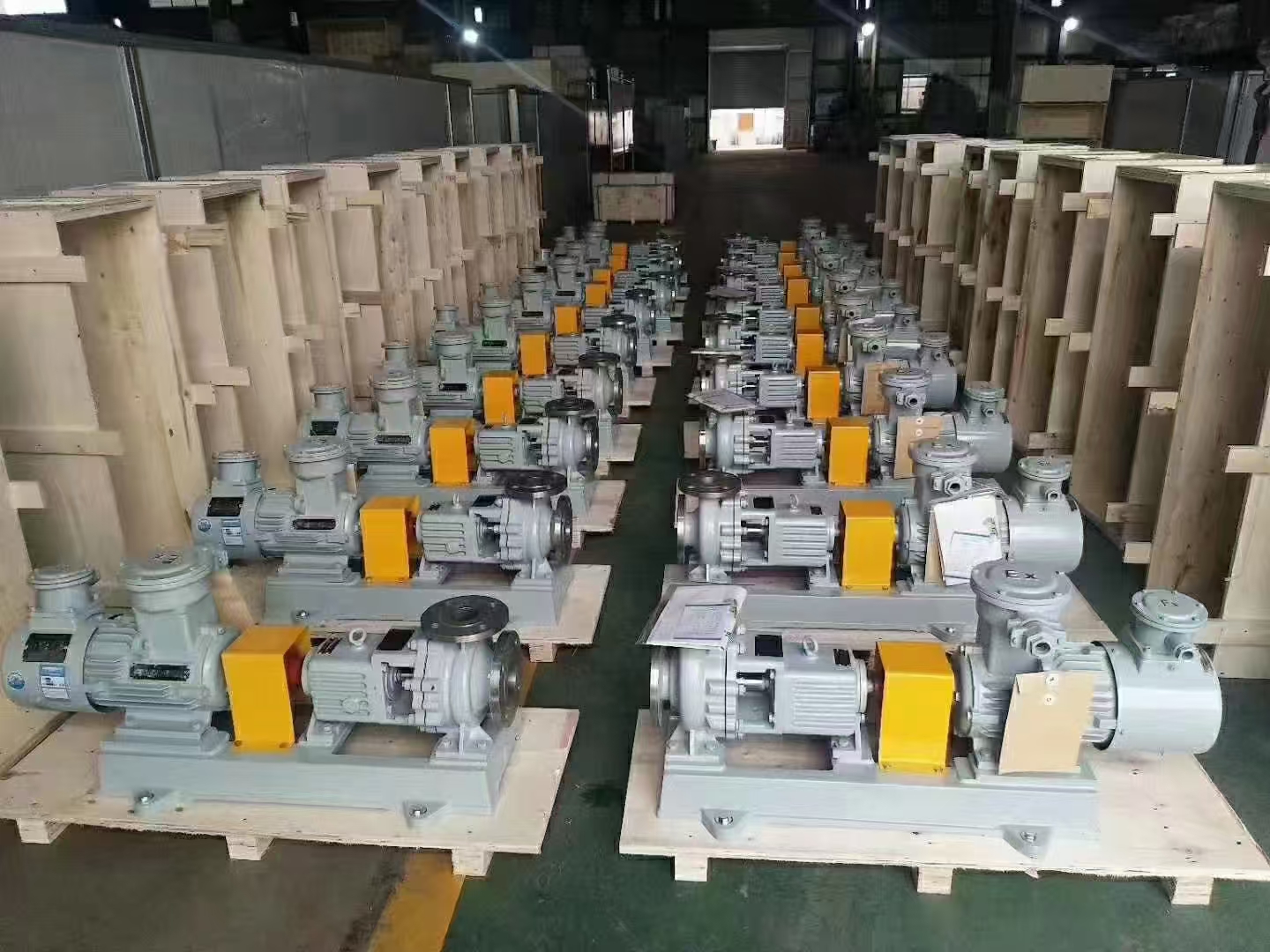

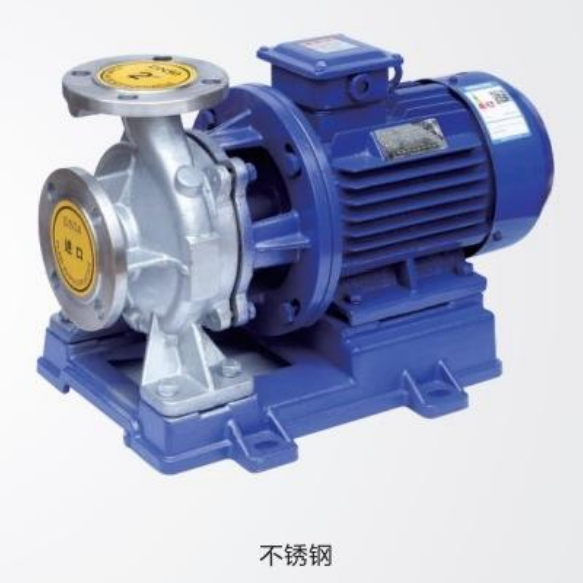

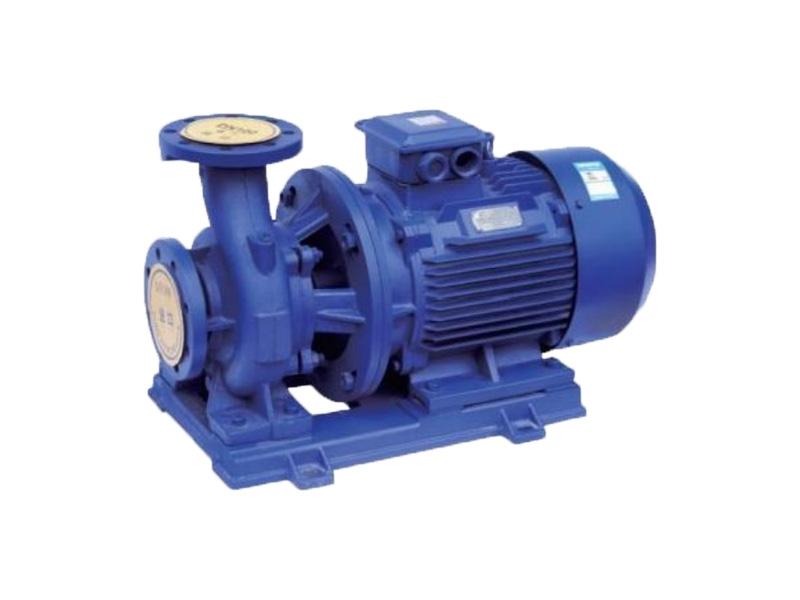

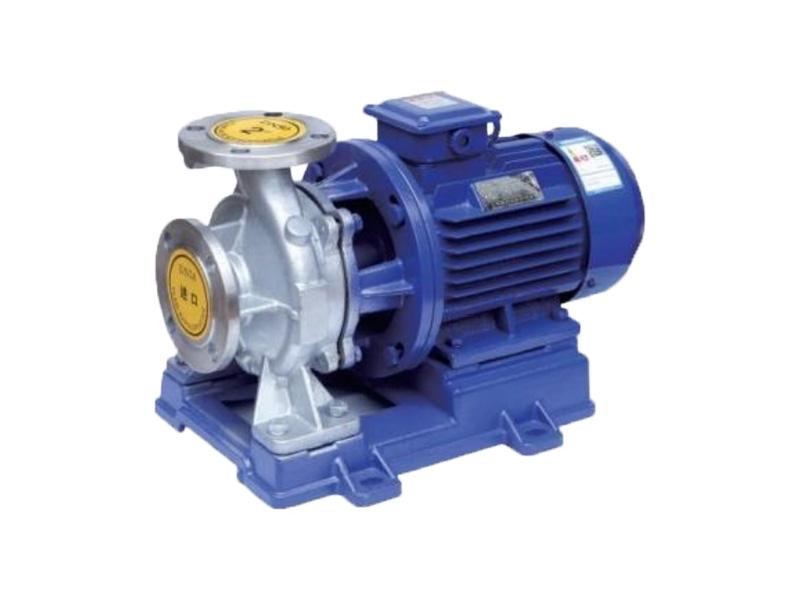

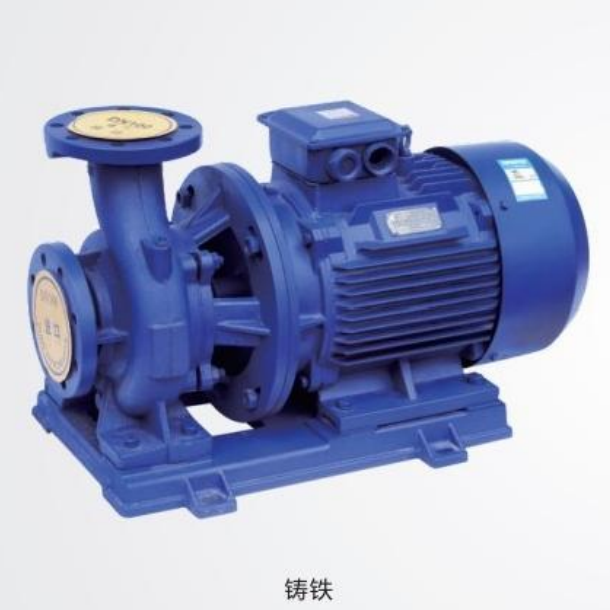

1. Горизонтальный насос для чистой воды ISW : Предназначен для перекачивания чистой воды и других жидкостей с аналогичными физико-химическими свойствами. Подходит для промышленного и городского водоснабжения и водоотведения, повышения давления в высотных зданиях, полива садов, повышения давления в системах пожаротушения, транспортировки на большие расстояния, циркуляции воды в системах отопления, вентиляции и кондиционирования воздуха, циркуляции горячей и холодной воды в ванных комнатах и для согласования работы оборудования. Рабочая температура: T ≤ 80°C .

2.Горизонтальный насос для горячей воды ISWR/ISWRD : Широко применяется для циркуляции горячей воды и повышения давления в котлах (энергетическая, металлургическая, химическая, текстильная, бумажная промышленность, гостиницы, бани и т.д.) и городских системах отопления. Рабочая температура: T ≤ 120°C .

3.Горизонтальный химический насос ISWH : Перекачивает нетвердые, коррозионные, вязкие жидкости, похожие на воду. Идеально подходит для нефтяной, химической, металлургической, энергетической, бумажной, пищевой/фармацевтической промышленности, а также для производства синтетических волокон. Рабочая температура: -20°С ~ +120°С .

4. Горизонтальный трубопроводный нефтяной насос ISWB : Перевозит бензин, керосин, дизельное топливо и другие легковоспламеняющиеся/взрывоопасные жидкости. Рабочая температура: +20°С ~ +120°С .

Особенности продукта

1. Компактная структура : Горизонтальная конструкция объединяет насос и двигатель в единый блок, обеспечивая элегантный внешний вид и на 30% меньшую занимаемую площадь по сравнению с обычными горизонтальными насосами. Благодаря наружному двигателю со степенью защиты IP54 насос может работать без насосного отсека, что делает его пригодным для наружной установки.

2. Плавная и тихая работа : Высокая концентричность обеспечивает стабильную работу. Прямое соединение двигателя и насоса исключает необходимость использования промежуточных компонентов, снижая вибрацию и шум. Динамически сбалансированное рабочее колесо продлевает срок службы подшипников и улучшает условия эксплуатации.

3. Премиальное механическое уплотнение : Динамические/статические кольца из твердого сплава повышают износостойкость, обеспечивая герметичность и длительный срок службы.

4. Усовершенствованная гидравлическая конструкция : Оптимизированная эффективность и превосходная производительность благодаря инновационной модели рабочего колеса.

5. Уникальные структурные детали : Оснащен дренажным отверстием в основании насоса и штуцерами для измерения давления на впускных и выпускных фланцах для удобства обслуживания и контроля.

6. Конфигурация, удобная для труб : Горизонтальный вход и вертикальный восходящий выход упрощают компоновку и монтаж трубопровода.

Структурная схема

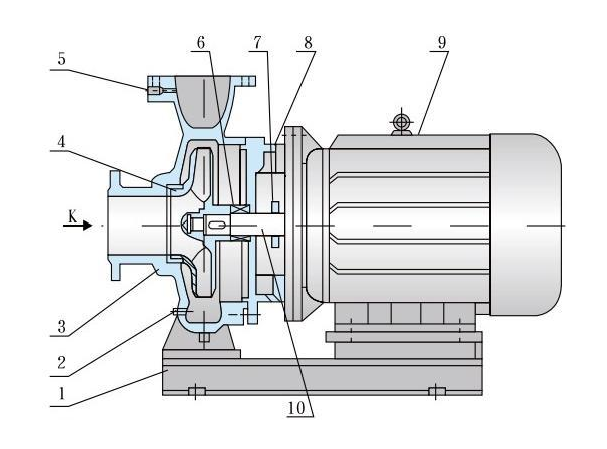

См. диаграмму :

Устройство состоит из трех частей: насос, двигатель и основание . Конструкция насоса включает в себя корпус насоса, рабочее колесо, крышка насоса, торцевое уплотнение и другие компоненты. Это Одноступенчатый, одновсасывающий, горизонтальный центробежный насос , с корпусом насоса и крышкой, разделенными в задней части рабочего колеса (конструкция с задней половиной).

Большинство насосов имеют уплотнительные кольца на передней и задней сторонах рабочего колеса , вместе с балансировочные отверстия на задней крышке для противодействия осевому давлению на ротор.

а.Проектирование потока : Осевой горизонтальный вход, вертикальный выход вверх.

б.Конфигурация вала : Насос и двигатель расположены соосно. Вал двигателя имеет удлинение. двойные радиально-упорные шарикоподшипники для частичной компенсации остаточной осевой силы.

c.Установка : Прямое соединение без необходимости выравнивания; общая база с Виброизоляторы типа IG для снижения вибрации.
