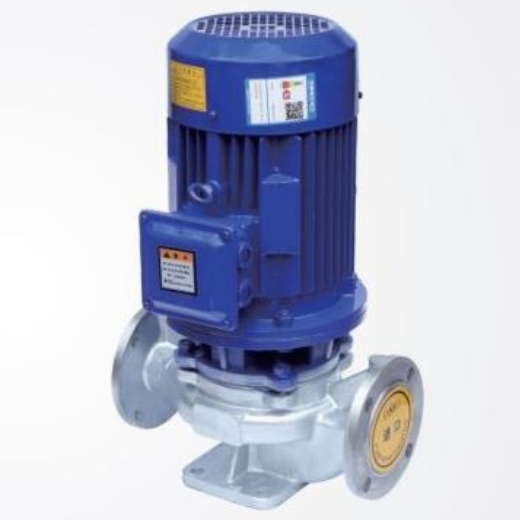

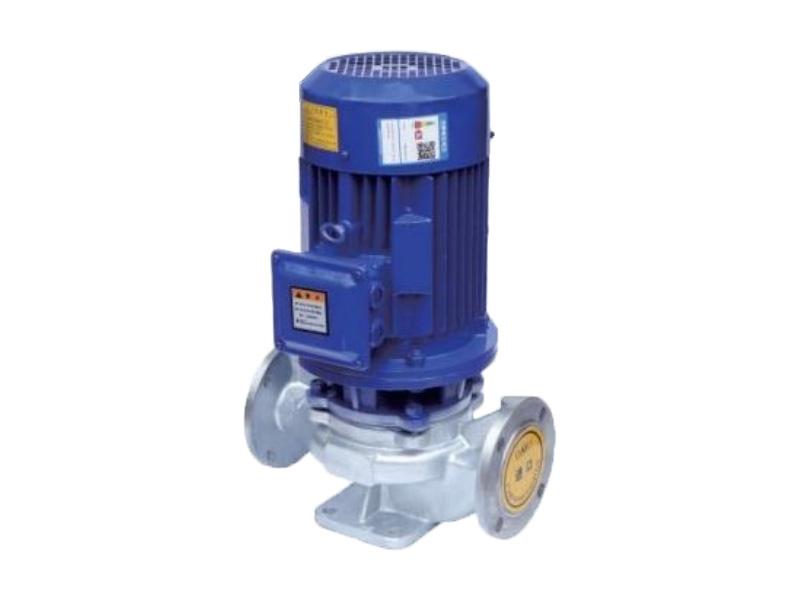

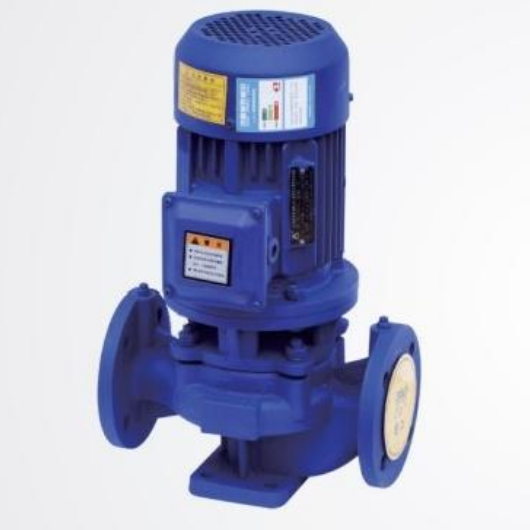

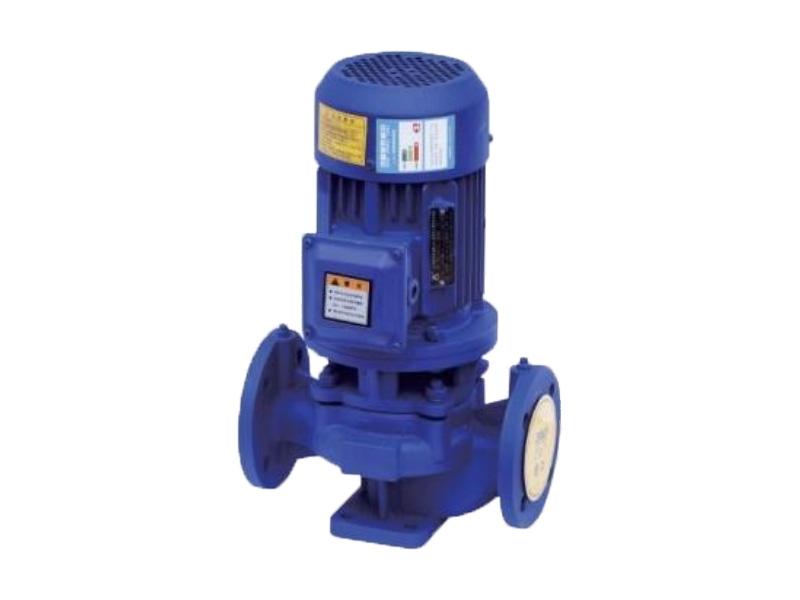

Вертикальный центробежный насос ISG это компактный, энергоэффективный одноступенчатый насос, предназначенный для Системы отопления, вентиляции и кондиционирования воздуха, водоснабжения и промышленные системы , предлагая тихая работа, простая установка и надежная работа .
Могил:
1Упаковка:
CustomziedЦвет:
CustomziedМатериал:
Cast iron/Stainless steelРабочая температура:
＜40℃
Обзор продукта
Серия одноступенчатых центробежных насосов серии ISG с односторонним всасыванием разработана нашей технической группой совместно с отечественными экспертами в области насосного оборудования и включает в себя передовые гидравлические модели. Основанные на эксплуатационных характеристиках центробежных насосов серии IS, эти изделия имеют продуманную оптимизированную конструкцию, разработанную на основе традиционных вертикальных насосов. Кроме того, для работы с различными температурами и средами серия ISG была дополнительно усовершенствована и включает специализированные модели, включая насосы для горячей воды, высокотемпературных применений, коррозионных химических жидкостей и нефти. Эта линейка продукции отличается высокой эффективностью, энергосбережением, низким уровнем шума и надежностью.
Условия эксплуатации
Насосы серии ISG предназначены для работы в следующих условиях: давление всасывания должно быть менее 1,0 МПа, а максимальное рабочее давление системы не должно превышать 1,6 МПа (рассчитывается как давление на входе насоса плюс напор насоса). Давление гидростатического испытания насоса составляет 2,5 МПа. Рабочее давление системы необходимо указывать при заказе. Если давление системы превышает 1,6 МПа, это должно быть четко указано, чтобы производитель мог использовать литые стальные материалы для проточных частей и соединительных деталей насоса, чтобы обеспечить долговечность при более высоких давлениях. Насосы подходят для сред с температурой окружающей среды не выше 40 °C и относительной влажностью ниже 95%. Содержание твердых частиц в перекачиваемой среде не должно превышать 0,1% по объему, при этом размер частиц должен быть более 0,2 мм. Если в среде содержатся мелкие частицы, необходимо сообщить об этом производителю при заказе, чтобы можно было установить износостойкие торцевые уплотнения, которые продлят срок службы насоса в таких условиях.
Особенности продукта
1. Насос имеет вертикальную конструкцию с входным и выходным отверстиями одинакового диаметра, расположенными на одной оси. Он может устанавливаться в трубопроводы как клапан, обеспечивая компактную и эстетичную конструкцию с малой площадью основания, что снижает затраты на строительство. При использовании защитного кожуха насос может использоваться на открытом воздухе.
2. Рабочее колесо устанавливается непосредственно на удлиненный вал двигателя, что обеспечивает малый осевой размер и компактную конструкцию. Оптимизированное расположение подшипников между насосом и двигателем эффективно уравновешивает радиальные и осевые нагрузки, возникающие во время работы, обеспечивая плавную работу с минимальными вибрациями и шумом.
3. В качестве уплотнения вала используются механические уплотнения или комбинация механических уплотнений с использованием импортных уплотнительных колец из титанового сплава, механических уплотнений, устойчивых к средним температурам, и твердых сплавов для повышения износостойкости и увеличения срока службы уплотнений.
4. Монтаж и обслуживание насоса удобны, так как нет необходимости разбирать трубопроводную систему. Простое снятие гайки основания муфты насоса позволяет извлечь весь роторный узел.
5.Насос может работать в последовательной или параллельной конфигурации для удовлетворения различных требований по расходу и напору.
6. Поддерживает как вертикальную, так и горизонтальную установку, что позволяет удовлетворить различные потребности в компоновке трубопровода.
Структурная схема
| 1 | Пробка давления | 7 | Вал |
| 2 | Выпускной клапан | 8 | Комбинированная база |
| 3 | Рабочее колесо | 9 | Гайка крыльчатки |
| 4 | Механическое уплотнение | 10 | Корпус насоса |
| 5 | Воздушный дефлектор | 11 | Сливной клапан |
| 6 | Мотор |
Структурное описание типа ISG:
а. Насос и двигатель имеют одну и ту же торцевую крышку, что уменьшает осевые размеры и упрощает конструкцию.
б.Корпус насоса оснащен отверстиями для отбора давления и сливными отверстиями.
На корпусе насоса установлен выпускной клапан для выпуска скопившегося воздуха перед началом работы.
г. Основание корпуса насоса оснащено монтажными пластинами и отверстиями под болты, обеспечивающими надежную установку всего агрегата.
Другие
Это имеет фториновую подкладку для превосходной коррозионной стойкости.
